GB/T31438-2015钳压式声测管连接方法：

附 录 B

（资料性附录)

钳压式声测管连接

B.1 声测管连接

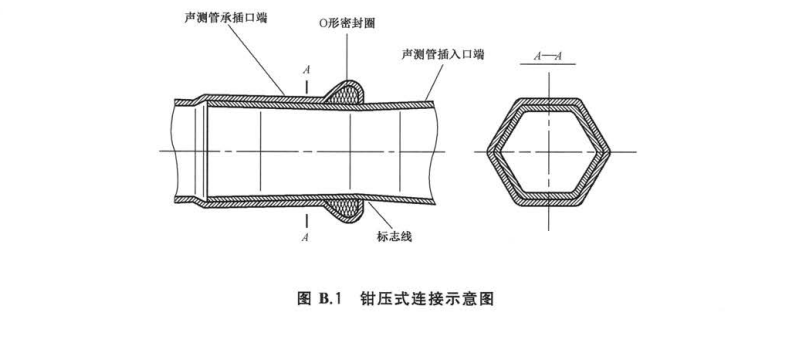

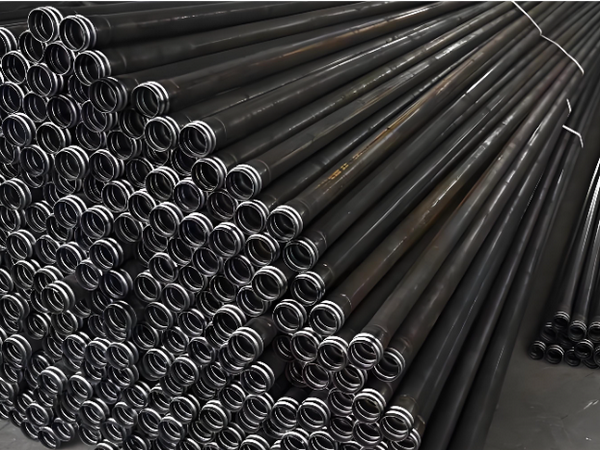

钳压式声测管（如图B.1所示）端部的U型槽内装有O形橡胶密封圈，安装时将声测管的插口端，插人承插口端至标线位置，用专用的液压钳对U型槽和U型槽一侧部位同时进行挤压。橡胶密封圈受挤压后起密封作用，钳压部位插人口端和承插口端的管材同时收缩变形（剖面形成六角形状）起定位固定、抗拉拔、抗旋转的作用，从而有效地实现了声测管的连接。

B.2声测管安装

安装步骤如下：

a）检查声测管，确认承插口端密封圈完好无损；插人口端内外无毛刺，以免安装时割伤密封圈，并标示明显的插人标志线；

b）将下一节声测管垂直插人上一节声测管内，注意不要碰伤橡胶圈，并确认承插口端与插人口端

标志线位置相距3mm以内；

c）压紧度：采用专用液压工具模头的环状凹部对准承插口（或接头）端部内装有橡胶圈的环状凸部，将对接部位管节同时压紧至六边形状；

d）检查压紧度：用量规确认尺寸是否正确，量规可完全卡人六边形部位，即表示压紧已经到位。
