GB/T23257国标3PE防腐钢管补口技术要求：

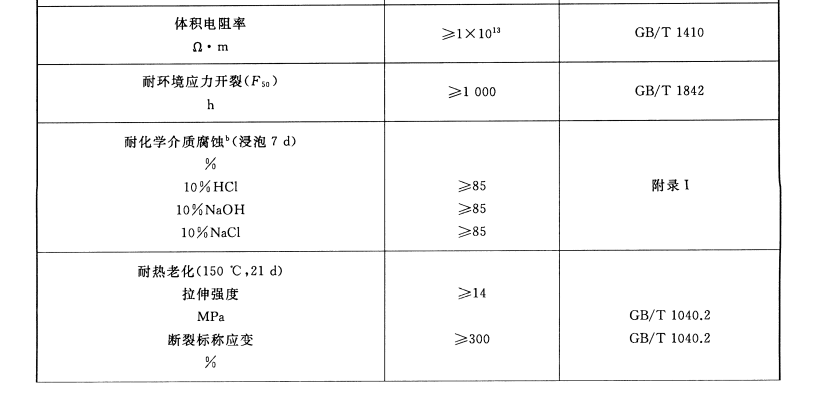

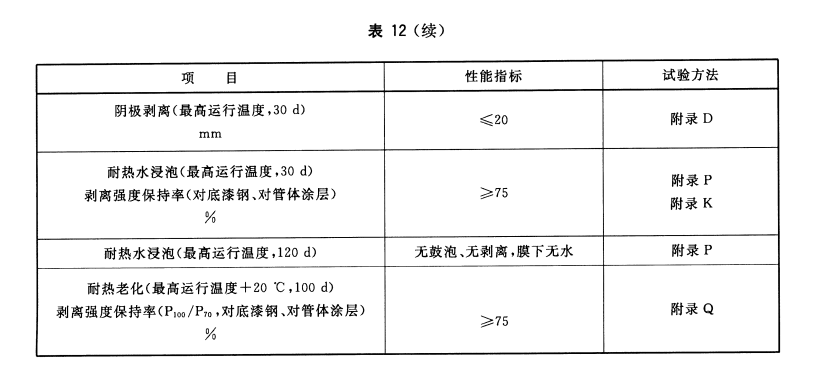

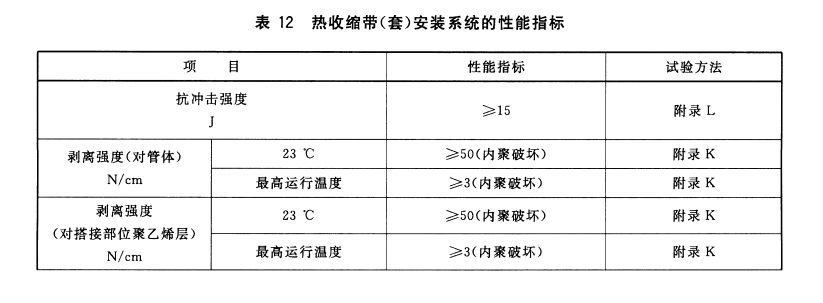

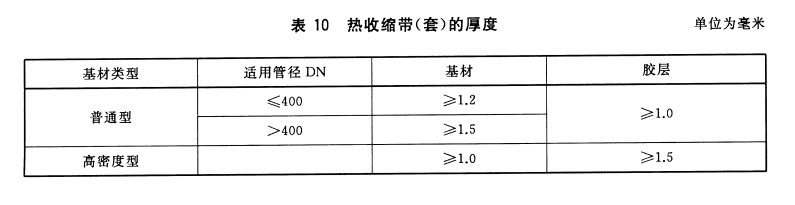

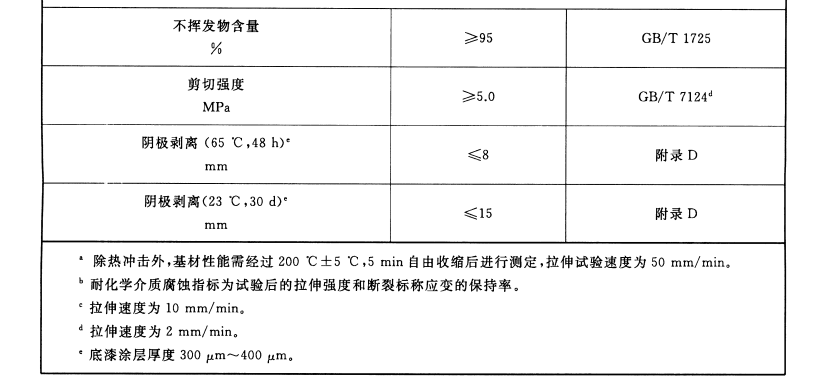

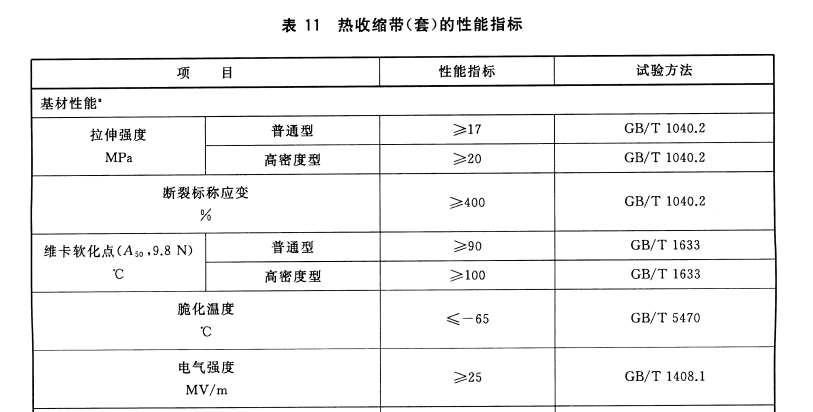

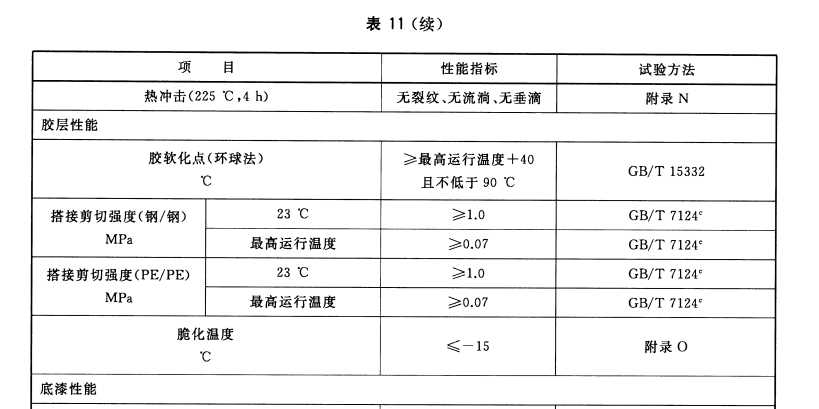

一、补口材料：1、挤压聚乙烯防腐管的现场补口可采用环氧底漆/辐射交联聚乙烯热收缩带(套)方式或设计选定的其他方式。当采用环氧底漆/辐射交联聚乙烯热收缩带(套)时,应满足本标准要求。无溶剂环氧树脂底漆应由热收缩带(套)厂家配套提供或指定,底漆供应量应满足厚度大于或等于150μm的涂敷要求。2、辐射交联聚乙烯热收缩带(套)应按管径选用配套的规格，产品的基材边缘应平直，表面应平整、清洁、无气泡、裂口及分解变色。热收缩带(套)产品的厚度应符合表10的规定。热收缩带的周向收缩率应不小于15%;热收缩套的周向收缩率应不小于50%。其性能应符合表11和表12的规定。3、每一牌号的热收缩带(套)及其配套环氧底漆,使用前且每年至少应按表10、表11和表12规定的项目进行一次全面检验。使用过程中，每批(不超过5000个)到货，应对表10、表11中耐环境应力开裂除外的项目和表12的剥离强度等性能进行复检，性能应达到规定的要求。

二、补口施工准备：补口施工开工前,应编制补口施工工艺规程（APS)，并按施工工艺规程进行工艺评定试验（PQT)验证。2、补口施工工艺规程(APS)应根据设计要求、热收缩带(套)使用说明书、标准规范要求和补口施工经验等进行编制。3、补口施工工艺规程(APS)应通过工艺评定试验(PQT)进行验证：a）工艺评定试验(PQT)应在具有代表性的管道上进行，宜采用与实际工程用管同管径同壁厚同防腐层的管道。b）工艺评定试验(PQT)应在涂敷管体防腐层的管道上至少3个试验口进行。试验口的长度应与实际补口长度一致。试验口没有环向焊道时，应在试验口的中间加上一个模拟现场焊缝的环形圈。c）工艺评定试验(PQT)使用的所有工具和设备类型应与实际补口施工中使用的相同。d）补口区域进行加热时,应避免对管体防腐层产生起泡或剥离等可见破坏现象。e）工艺评定试验(PQT)期间的热收缩带(套)安装时间应与预估的现场补口时间相当。工艺评定试验不在工程现场进行时，应考虑评定试验环境与实际施工环境和作业条件的差异。
