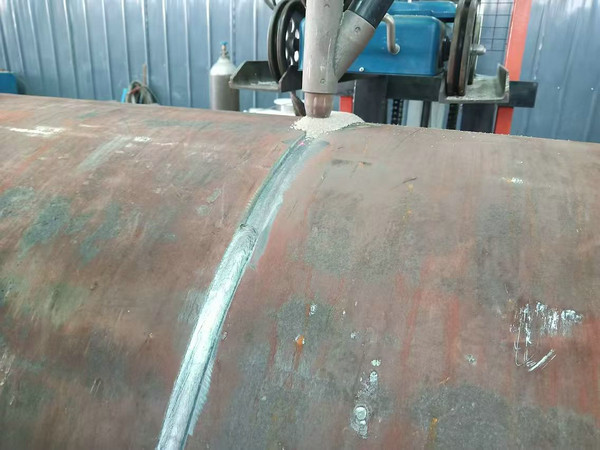

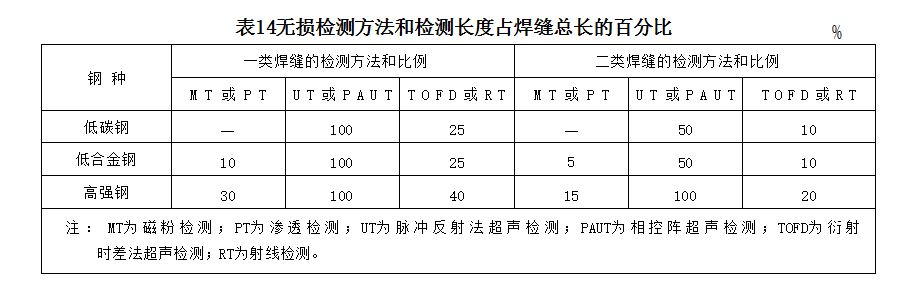

SL/T432-2024水利工程压力钢管焊缝检验2：1、对接焊缝内部质量无损检测时，应先采用脉冲反射法超声检测(UT)或相控阵超声检测(PAUT)方法检测，再采用衍射时差法超声检测(TOFD)或射线检测 (RT)    方法复检。复检时，应选择UT或PAUT发现缺欠较多的部位以及需进一步判定缺欠性质的部位。2、脉冲反射法超声检测(UT)应执行GB/T11345的规定，检测等级为B级，按GB/T29712评定，一类焊缝验收等级为2级，二类焊缝验收等级为3级。相控阵超声检测(PAUT)应执行GB/T40733的规定，检测等级为B级，按GB/T 40734 评定，一类焊缝验收等级为2级，二类焊缝验收等级为3级。衍射时差法超声检测(TOFD)应执行GB/T41115的规定，检测等级为C级，按GB/T41116评定，一类焊缝验收等级为1级，二类焊缝验收等级为2级。射线检测(RT)应执行GB/T3323.1的规定，检测技术等级为B级，按GB/T37910.1评定，一类焊缝验收等级为1级，二类焊缝验收等级为2级。3、一类焊缝、二类焊缝表面质量和内部质量采用的无损检测方法、检测长度占焊缝总长的百分比应符合表14的规定。设计文件另有规定时，应从其规定。4、焊缝无损检测抽检时，应选择丁字接头等易产生焊接缺欠的部位。每条焊缝抽检部位不应少于2处，相邻抽检部位的间距不应小于300mm。5、一种检测方法难以对缺欠作出准确评定时，应采用其他无损检测方法复查。同一焊缝部位或同一焊接缺欠，采用两种或两种以上的无损检测方法检测，应分别按各自的方法标准进行评定，全部合格后方为合格。
