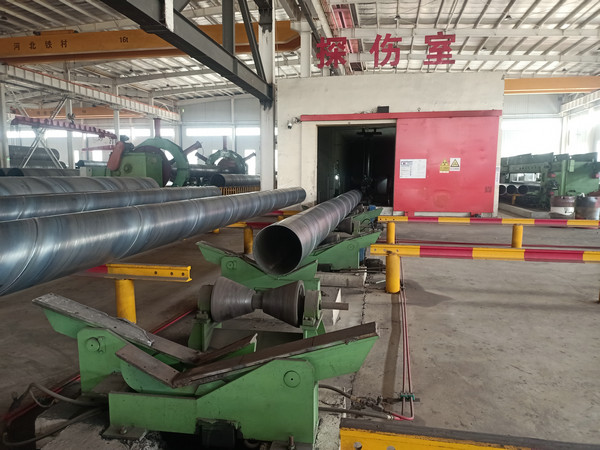

ANSI/AWWA C200-23美标钢制水管无损检测（NDT）：由之前经过静水压测试的直管制成的特殊部分只需要对之前未在直管中测试过的承压焊缝进行100%的无损检测。特殊截面的承压焊缝应采用无损检测方法进行检测，这些方法可以是目视检查（VT）、磁粉检测（MT）、液体渗透检测（PT）、超声波检测（UT）、射线检测（RT）或买方规定的静水压试验。如果没有此类买方规范，NDT方法应由制造商选择。无损检测方法如下：1.根据ANSI/AWWA C200-23《6英寸（150毫米）及以上钢制水管》美国水工程协会标准中的AWS D1.1/D1.1.M表8.1“静态加载非管状连接的目视检查验收标准”进行目视测试/检查（VT）。所有VT检查应附有一种额外的无损检测方法。2.磁粉检测（MT）：应符合AWS D1.1/D.1.1M第8条D部分8.14.4的要求，验收标准应符合C部分8.10和表8.1“静载非管状连接”的要求，或符合ASME BPVC第五节第7条的要求，以及符合ASME BPV第八节第1部分附录6的验收标准。3.根据AWS D1.1/D.1.1M进行液体渗透检测（PT），第8条，D部分，8.14.5，符合C部分，8.10和表8.1，静载非管状连接的验收标准，或符合ASME BPVC第五节，第6条，符合ASME BPVC第八节，第1部分，附录8的验收标准。4.根据AWSD1.1/D.1.1M第8条F部分进行超声波检测（UT），验收标准符合C部分8.13.1；或按照ASME BPVC第五节第4条，验收标准按照ASME BPV第八节第1部分附录12；或API 5L，附录E。5.根据AWS D1.1/D.1.1M第8条E部分进行射线检测（RT），验收标准符合C部分8.12.1；或根据ASME BPVC第五节第2条，验收标准根据ASME BPV第八节第1部分UW、UW-51或UW-52（如适用）；或API 5L，附录E。6.水压试验。特殊部分可以在静水压试验机中通过焊接头、使用盲法兰或应用其他承压方法进行测试。试验压力不得超过特殊部分设计的最大压力，持续时间应由第5.2.1节确定。
